完整的成都脚手架搭设讲解

洞口拉结细部做法：

架体小横杆延长作为连墙杆，a为800 mm或1050 mm（悬挑式脚手架为800 mm，落地式脚手架为1050 mm），连墙杆外露洞口≥100 mm。在连墙杆上，内外墙各附加一根钢管，用扣件连接，小横杆两端分别外露洞口各≥100 mm。进入装修阶段，墙体需加设成品保护。

2、连墙件抱柱构造

柱子拉结细部做法：

在个别位置无法两步三跨设置连墙件时，采用抱柱补强措施。在架体上附加一根连墙杆，延伸至柱子一侧，在柱子另外三个侧面附加三根小横杆，用扣件与连墙杆连接，形成环抱。钢管外露长度≥100 mm。

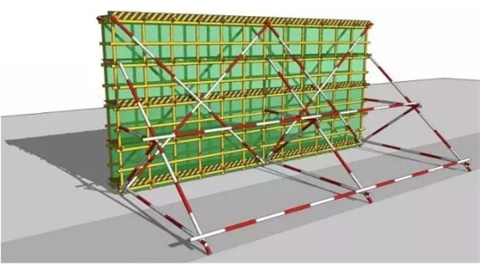

3、抛撑构造

柱子拉结细部做法：

在个别位置无法两步三跨设置连墙件时，采用抱柱补强措施。在架体上附加一根连墙杆，延伸至柱子一侧，在柱子另外三个侧面附加三根小横杆，用扣件与连墙杆连接，形成环抱。钢管外露长度≥100 mm。

3、抛撑构造

格构柱细部做法：

当层高过高、柱距过大时可增设格构柱，格构柱截面尺寸宜为460 mm×460 mm，钢格构为4根150 mm×150mm×12 mm角钢及缀板焊接而成，每隔两步三跨设置一根钢管作为连墙件。主体混凝土浇筑时，应设置格构件预埋件。

5、外架内防护构造

格构柱细部做法：

当层高过高、柱距过大时可增设格构柱，格构柱截面尺寸宜为460 mm×460 mm，钢格构为4根150 mm×150mm×12 mm角钢及缀板焊接而成，每隔两步三跨设置一根钢管作为连墙件。主体混凝土浇筑时，应设置格构件预埋件。


5、外架内防护构造

6、剪力墙处连墙件构造

墙体拉结细部做法：

在剪力墙上预埋Ф 60 mm PVC管，a为800 mm或1050 mm （悬挑式脚手架为800 mm，落地式脚手架为1050 mm），通过预埋管拉通一根连墙杆与架体连接。

在连墙杆上，内外墙各附加一根钢管，用扣件连接。小横杆外露长度≥100 mm。

7、剪力墙处连墙件构造

说明：

1. 外架连墙件分为两种：预埋式和穿墙式。

2. 混凝土浇筑前将预埋件埋入剪力墙或梁内（或设置穿墙螺栓孔），刚性连接件焊接螺母的一端套入预埋件（或穿墙螺栓），另一端通过扣件与脚手架立杆固定。

8、外架水平防护构造（软挑、硬挑）

说明：

1. 搭设软挑时，软挑采用通长杆并用旋转扣件与脚手架连接作为斜撑杆，斜撑杆与外架倾斜角度为45°～60°，每两跨设置一道斜撑杆，斜撑杆顶部设置两道防护与外架连接，上下分别是密目安全网和水平兜网。

2. 图中未标注的钢管规格均为Ф 48.3 mm×3.6 mm ，硬防护棚与外架分别独立，不得通过任何杆件进行连接。悬挑钢管每1.5 m设一根，悬挑长度约5m (可根据工程实际情况并经计算调整)，内侧端部用倒U形预埋件固定于水平面。

3. 硬挑安全防护底层钢管横铺在悬挑钢管上，间距500 mm。底层钢管上铺满钢笆片和安全网形成防砸棚的底面，每4.5 m设置一道刚性连接，端部与预埋在梁内的钢管采用扣件连接，每4.5 m设置一道柔性连接，端部与预埋在梁内的锚环拉结。

4. 设置软挑安全防护棚时，若遇台风天气，应收回并拆除安全网。设置硬挑安全防护棚，应因地制宜，综合考虑防护需要及防台风措施。软挑安全防护棚做法示意图硬挑安全防护棚做法示意。

二、落地式脚手架底部构造

落地脚手架底部做法：

1. 落地式脚手架基础为回填土时，可采取两种做法，分别为12号槽钢底座和3000 mm×200 mm×50 mm木垫板底座。

2. 落地式脚手架设置在地下室顶板上时，可使用150 mm×150 mm×6 mm钢板底座 (详见钢板底座图示)

三、悬挑式脚手架

1、悬挑式脚手架“四新”构造

方便检查钢丝绳是否松动，当末端钢丝绳弧度有减小时，说明该钢丝绳绳卡松动，需对卡扣重新排查并拧紧。

在型钢腹板焊接拉钩，钢丝绳直接拉在拉钩上，钢丝绳在受力时不易滑动，不易磨损，提高安全性能。

钢丝绳与拉环之间设置“鸡心环”，具有良好的耐磨性能，可减少钢丝绳与拉环之间的磨损，提高安全性能。

在型钢上增设可移动立杆套件，便于安装和调节立杆间距，避免定位筋在钢梁焊接时损伤型钢。

2、悬挑式脚手架转角处三角支撑架构造

3、悬挑式脚手架底部封闭构造

以上就是小编给大家总结的关于成都脚手架的小知识，想要了解更多有关于成都脚手架的相关信息，欢迎随时致电公司热线进行咨询。
